741 Scout/Handlebar Controls






デスビに手動進角の金物を取付ていきます。

I'll attach the hardware of manual advance to the distributor


ケーブルホルダーも。

Cable holder,too


741はフレームが小さいので取回しには少しコツがいります。

741 frame is small, so it takes a little trick to handle it.

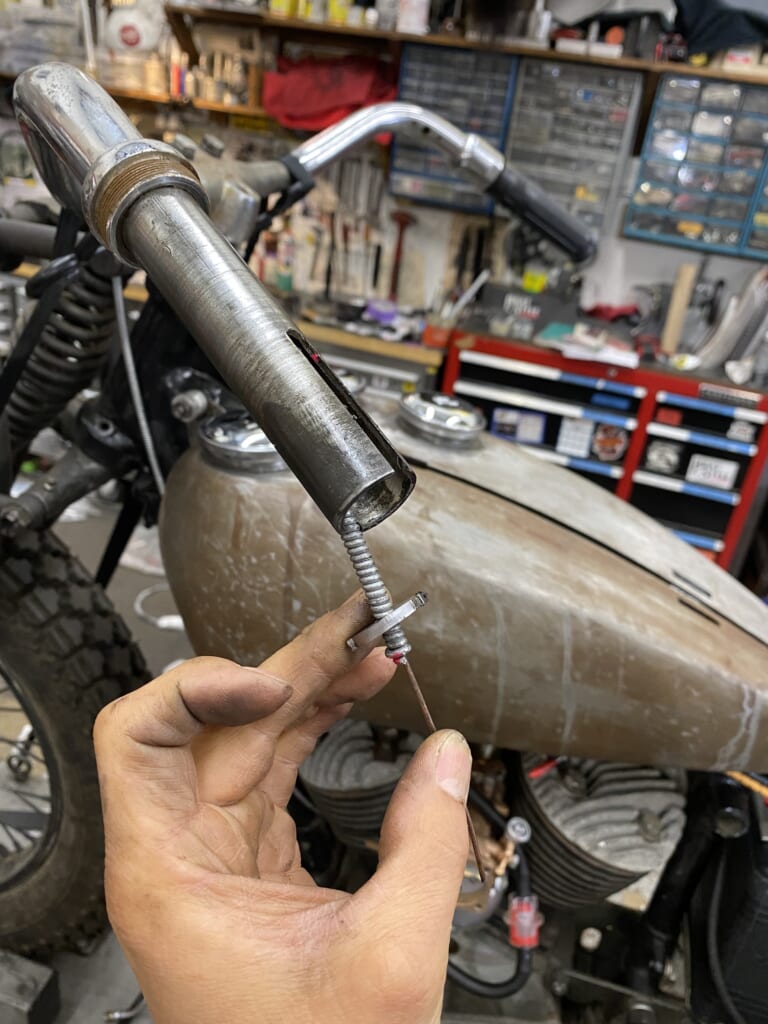

ハンドル側のワイヤー取付

Wire mounting on the handle side


ケーブルストッパーを外れないように加工します。

Adjusted, so that the cable stopper doesn't come off

インナーワイヤーを入れる時にエンジンオイルを使うとイイ動きが長持ちします。

Use the engine oil when inserting the inner wire, the good movement will last for a long time.


ワイヤーを曲げてブロックとピンを取り付け。

Bend the wire and attach the block and pin.


アウターケーブルにロックナットを装着して、ハンドルを左右に切ってワイヤーが引っ張られない様に調整して取付完了。

Attach the locknut to the outer cable, move the handlebar to the left and right, adjust so that the wire is not pulled, and complete the installation.


エンジンオイルを入れます

Add the engine oil


このエンジンに装着されていたビンテージスパークプラグ。
試しにギャップ調整して使ってみます。

I'll try using vintage spark plug by adjusting the gap.


トランスミッションオイルも交換。

Change the transmission oil
