40SS/Oil pump

      2022/01/27


Oil pumpの点検
Feedギア

Check the feed gear for oil pump


リターン側

Return side

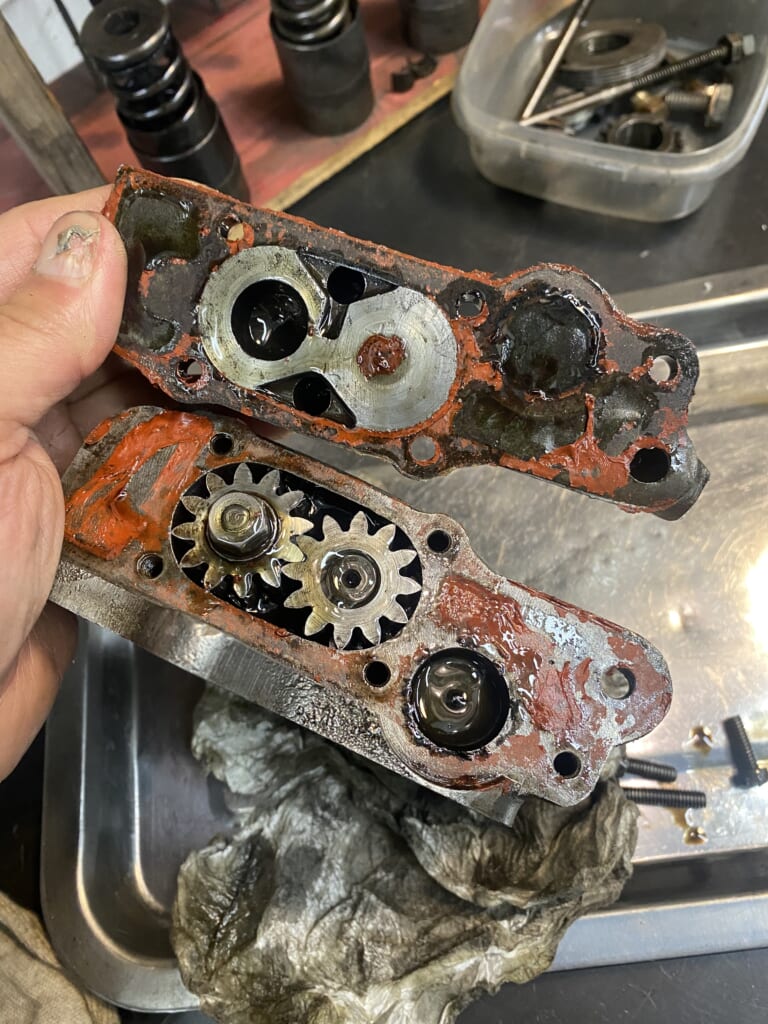

分解。

Disassembly


洗浄

Cleaning


洗浄後の、点検

Check after cleaning

Feed gearの測定。かなりクリアランスがタイトな場所です。緩いとオイルタンクのオイルがケースに落ちてしまいます。

Feed gear measurement. This is tight clearance. If it's loose, the oil in the oil tank will drip into the case.


リターンカバーの修正

Fix the return cover


リターンギアの修正と仮のガスケットの選択。ギアやボディの傷があったり、クリアランスが大きいと吸いが弱くオイルの戻りが悪くなります。

Fix the return gear and choise of temporary gasket.

実際にしばらくギアを回してコンプレッションcheckとギアの慣らし

Check the compression and gear lapping


一度分解してベストなガスケットに変更します。

Disassemble and change the gasket.

オイルポンプの組込み

Put in the oil pump


オイルの流れをテストします。
エア抜きしながらクランクを回すとオイルポンプのFeedギアから送られたオイルがピニオンシャフトを通ってクランクピンのローラーベアリングの隙間から出てくるのが確認出来ます。

Test the oil lubrication


さらに回し続けると、ケース下に落ちて溜まったオイルをサンプバルブを通ってリターンギアから戻ってくるのを確認出来ました👌

I was able to see that the oil was return. It's good.
